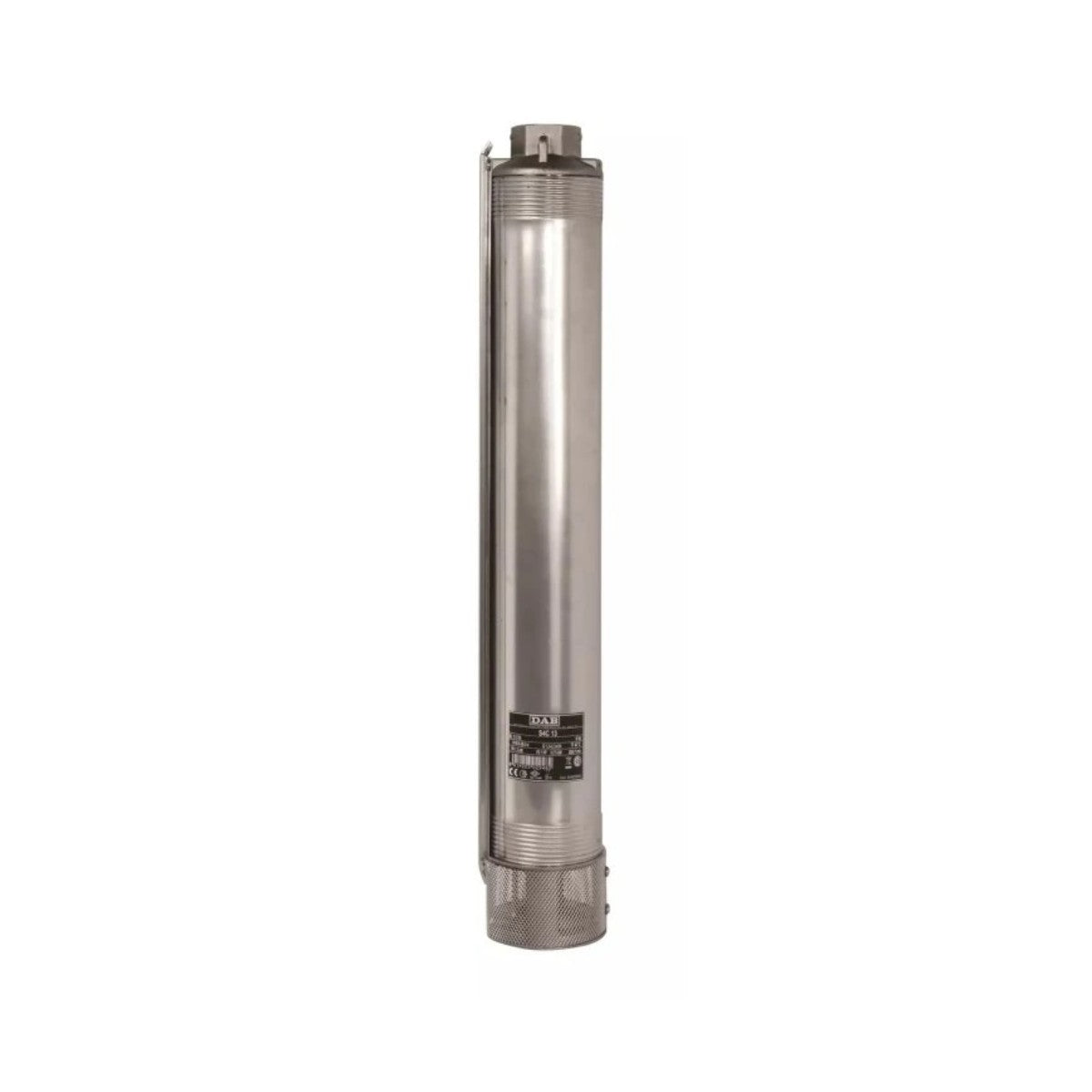

Pompe électrique submersible en acier inoxydable DAB modèle S4 4/27 - Pièce hydraulique uniquement 60190716

ATTENTION ! Moteur à acheter séparément, seule la partie hydraulique sera fournie.

Caractéristiques techniques

• Modèle : S4 4/27
• Code produit : 60190716
• Type de liquide pompé : propre, exempt de substances solides ou abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre.
• Diamètre maximal de la pompe : 99 mm
• Quantité maximale de sable : 150 g/ ^m³
• Diamètre de l'orifice de distribution : 1" 1/4
• Matériau de construction de la turbine : Technopolymère
• Plage de température du liquide : de 0 °C à +40 °C
• Profondeur de plongée maximale : 4GG : 300 m - 4OL : 250 m
• Nombre maximum de départs : 20/h
• Indice de protection du moteur : IP 68
• Classe d'isolation du moteur : F
• Type d'installation : Fixation verticale. Pour une installation horizontale, une chemise de refroidissement est recommandée.
• Versions spéciales disponibles sur demande : différentes tensions, différentes longueurs de câble, versions avec moteurs 4GX et 4TW
• Certifications : Certifié ACS et en cours d'obtention des certifications WRAS et DM174

Le projet du monde submergé

Le projet Mondo Sommerse est né de l'union entre DAB PUMPS Spa et la marque TESLA , leader italien dans la production de moteurs submersibles.

Mondo Sommerse représente un véritable centre d'excellence dédié, s'appuyant sur l'expérience de DAB, une entreprise fondée en 1975 et aujourd'hui une référence internationale dans le secteur du mouvement de l'eau, et sur la fiabilité de TESLA, un acteur majeur sur le marché des moteurs submersibles depuis 1982, produisant 200 000 unités par an.

Avec plus de 2 millions d'unités produites chaque année, les pompes électriques DAB PUMPS sont synonymes de technologie et de fiabilité.

Le soin apporté aux matériaux et aux procédures d'homologation auxquelles chaque ligne est soumise avant sa mise en production garantit à la fois la résistance et des performances optimales du produit.

DAB propose la gamme de pompes submersibles la plus étendue du marché, offrant des solutions pour tous les besoins, de l'irrigation domestique à petite échelle aux applications industrielles et d'adduction d'eau les plus importantes. Des versions spéciales de pompes électriques sont également disponibles pour une utilisation avec des eaux de différents degrés d'agressivité.

Les moteurs Tesla, entièrement conçus et fabriqués en Italie, répondent aux besoins les plus variés grâce à une gamme de moteurs hydrauliques encapsulés et revêtus de résine (3", 4" et 6"), de moteurs hydrauliques rebobinables (jusqu'à 14") et de moteurs à huile (4"). La conception et la production des pompes et des moteurs sont réalisées selon des processus entièrement certifiés ISO 9001.

Mondo Sommerse dispose d'un bureau technique et commercial dédié qui assure le développement des produits, un support immédiat, la flexibilité et la capacité de répondre à toutes les demandes des clients grâce au haut niveau de personnalisation des produits.

Ce service comprend également un entrepôt dédié doté d'une grande capacité de stockage afin d'assurer une livraison rapide des pompes, des pièces hydrauliques et des moteurs.

Pompes électriques submersibles DAB S4 4"

Applications

Les S4 sont des pompes submersibles multi-turbines de 4 pouces pour eau claire, conçues pour la pressurisation, les travaux de jardinage et d'irrigation, l'extraction souterraine dans les environnements domestiques et résidentiels, civils et commerciaux, ainsi que les systèmes d'irrigation en agriculture.

Caractéristiques de construction de la pompe

• Turbines en technopolymère logées dans le boîtier d'étage avec anneaux d'usure en acier inoxydable
• Chemise de pompe, arbre, accouplement moteur, filtre d'aspiration intégré et gaine de câble en acier inoxydable
• Supports d'aspiration et de refoulement en acier inoxydable AISI 304 micro-moulé
• Clapet anti-retour intégré en technopolymère amovible ou avec plaque en acier inoxydable (voir tableau des matériaux)
• Turbines en technopolymère conçues pour garantir un rendement élevé, conformément à la directive 2009/125/CE (écoconception – ErP), avec un indice MEI ≥ 0,4 sur toute la gamme. Certifiées ACS et en cours de certification WRAS et DM174.

caractéristiques de construction du moteur

Le corps de pompe peut être couplé aux moteurs 4GG, 4OL (4TW et 4GX sur demande).

Le moteur 4GG est un moteur asynchrone bipolaire dont les pièces en contact avec l'eau sont en acier inoxydable AISI 304. Le palier de butée et les bagues sont refroidis et lubrifiés par un mélange eau-glycol. Le rotor est monté sur un palier de butée autocentrant de type Kingsbury, capable de supporter des charges axiales élevées. Le stator est immergé dans une résine thermodurcissable isolante à forte capacité de dissipation thermique et encapsulé dans un carter étanche en acier inoxydable AISI 304.

Le 4OL est un moteur asynchrone bipolaire dont les pièces en contact avec l'eau sont en acier inoxydable AISI 304L. Le refroidissement et la lubrification des roulements à billes sont assurés par un fluide spécial de qualité alimentaire. Le stator rebobinable est inséré dans un manchon en acier inoxydable AISI 304L, fixé par des goupilles en acier au support supérieur du moteur. Il est doté d'une garniture mécanique en carbone-céramique.

Les deux moteurs sont équipés d'un connecteur de câble amovible, de câbles certifiés ACS, WRAS et KTW, et sont compatibles avec un variateur de fréquence (30 Hz - 50 Hz). Pour les deux moteurs en version monophasée 50 Hz, le condensateur et la protection thermoampérométrique à réarmement manuel sont intégrés au tableau électrique fourni ou peuvent être commandés séparément selon la configuration choisie. En version triphasée, la protection est à la charge de l'utilisateur.

Garantie du produit : Ce produit est garanti 24 mois à compter de la date d'achat.

• Weight: 10.0 kg
• Power supply: Monophasé
• Weight (kg): 10
